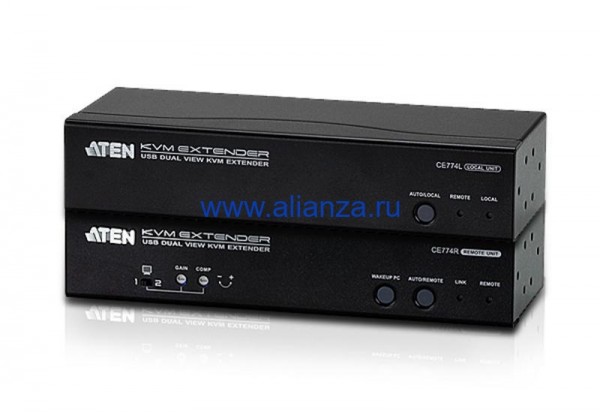

Удлинитель ATEN CE774 / CE774-AT-G

ATEN CE774 – USB, VGA, Dual View, KVM Удлинитель по кабелю Cat 5, 150м, порт RS232

CE774-AT-G – KVM Удлинтетель ATEN CE774 обеспечивает доступ к компьютерной системе с консоли, удаленной на расстояние до 150 метров. Функция Dual View позволяет передать видеосигнал от видеокарты с двумя выходами на два удаленных монитора. C помощью функции PC Wake-UP, можно выводить ПК из спящего режима удаленно, простым нажатием кнопки на удаленном модуле CE774R. Эта функция обеспечивается передачей специального сигнала на порт RS232 подключенного компьютера и благодаря ей, нет необходимости пользователю быть в непосредственной близости с компьютером, чтобы его включить.
В переднюю панель модуля CE774R удлинителя встроены регуляторы тюнера для подстройки качества изображения.

Характеристики ATEN CE774:

• Поддержка Dual View - подключение двух экранов для передачи двух видеосигналов на расстояние до 150 м, используя недорогой кабель Cat 5e/6
• Поддержка 2 консолей - управлять системой можно как с локальной, так и с удаленной консоли (USB-клавиатура, монитор и мышь)
• Функция PC Wake-UP – дистанционный вывод ПК из спящего режима с помощью кнопки на консоли посредством подключения через порт RS-232
• Видеосигнал высокого качества - 1920x1200@60Hz (30 м), 1600x1200@60Hz (150 м)
• Управление настройкой сигнала – регулирование силы сигнала в зависимости от расстояния
• Порт RS-232 - позволяет подключаться к последовательным терминалам или устройствам, таким как сенсорные экраны и сканеры штрих-кода
• Встроенная 8КВ/15КВ защита от статического напряжения (контактное напряжение 8КВ, воздушное напряжение 15КВ)
• Поддержка клавиатуры и эмуляция Sun / Mac. *
• Поддержка широкоформатных экранов **

* 1. Комбинации клавиатуры PC эмулируют специальные клавиши Sun / Mac клавиатур.
2. Sun / Mac клавиатуры могут работать только со своими ПК
** Данные EDID (EDID data) для широкоэкранных мониторов передаются через локальный порт для вывода видео. Для работы с широкоэкранными режимами и мониторами, подсоедините монитор к локальному порту для вывода видео или воспользуйтесь ATEN EDID эмулятором.

Спецификация ATEN CE774-AT-G

Function	CE774L	CE774R
Разъемы
Порты консоли	Гнездо USB тип А (белого цвета) - 2 шт. Гнездо HDB-15 (синего цвета) - 2 шт. Гнездо RJ-45 (черного цвета) - 2 шт. Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. Миниатюрное гнездо стерео (розового цвета) - 1 шт.	Гнездо USB тип А (белого цвета) - 2 шт. Гнездо HDB-15 (синего цвета) - 2 шт. Гнездо RJ-45 (черного цвета) - 2 шт. Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. Миниатюрное гнездо стерео (розового цвета) - 1 шт.
KVM порты	Гнездо SPHD-17 (желтого цвета) - 1 шт. Миниатюрный разъем стерео (зеленого цвета) - 1 шт. Миниатюрный разъем стерео (розового цвета) - 1 шт. Разъем HDB-15 (синего цвета) - 1 шт.	Нет
RS-232	Гнездо DB-9 (черного цвета) - 1 шт.	Разъем DB-9 (черного цвета) - 1 шт.
Питание	Разъем для подключения питания постоянного тока (черного цвета) - 1 шт.	Разъем для подключения питания постоянного тока (черного цвета) - 1 шт.
Переключатели
Выбор рабочего режима	Нажимная кнопка - 1 шт.	Нажимная кнопка - 1 шт.
Активация ПК	Нет	Нажимная кнопка - 1 шт.
Выбор видеовывода	Нет	Ползунковый переключатель - 1 шт.
Регулятор усиления видеосигнала	Нет	Рукоятка - 1 шт.
Регулятор компенсации видеосигнала	Нет	Рукоятка - 1 шт.
Светодиодные индикаторы
Локальный	1 (Зеленого цвета)	Нет
Дистанционный	1 (Зеленого цвета)	1 (Зеленого цвета)
Связь	Нет	1 (Зеленого цвета)
Эмуляция
Клавиатура/ Мышь	USB	USB
Видео	1920 x 1200 при 60 Гц (30 м), 1600 x 1200 при 60 Гц (150 м)	1920 x 1200 при 60 Гц (30 м), 1600 x 1200 при 60 Гц (150 м)
Энергопотребление	5,3 В постоянного тока/ 4,38 Ватт	5,3 В постоянного тока/ 7,95 Ватт
Температура и влажность
Рабочая температура	0–50°C	0–50°C
Температура хранения	-20–60°C	-20–60°C
Влажность	0-80% относительная влажность без образования конденсата	0-80% относительная влажность без образования конденсата
Физические свойства
Корпус	Металлический	Металлический
Масса	0.69 кг.	0.69 кг.
Размеры (Д х Ш х В)	20.00 x 7.62 x 4.20 см.	20.00 x 7.63 x 4.20 см.

Комплектация
1x CE774L USB KVM-удлинитель (локальное устройство)
1x CE774R USB KVM-удлинитель (удаленное устройство)
1x VGA-кабель
1x Набор кабелей USB KVM
2x Адаптеры питания
1x Монтажный комплект
1x Инструкция пользователя

Интерфейс консоли	VGA, USB
Макс. расстояние	150 метров
Макс. разрешение	1920 x 1200
Звук	Микрофон, Динамик, Стереозвук
Модель	CE774
Два дисплея	Да
Локальная консоль	Да
Используемый кабель	Cat 5e, Cat 6
Дополнительные функции	Два дисплея, Поддержка RS-232
Вес в упаковке, кг.	2.716
Длина упаковки, мм.	325
Ширина упаковки, мм.	98
Высота упаковки, мм.	210
