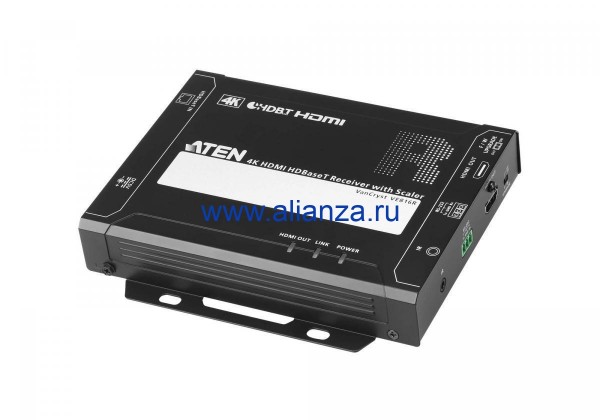

ATEN VE816R – Приемник-масштабатор HDMI HDBaseT (4K@100м / 1080p@150м)
VE816R-AT-G – Приемник ATEN VE816R предназначен для работы с матричными коммутаторами ATEN HDBaseT для расширения сигналов 4K HDMI до 100 м по кабелю Cat 5e / 6 / 6a или ATEN 2L-2910 Cat 6 и масштабирования видео разных разрешений для оптимального отображения.
Для создания максимального эфекта от обработки аудио/видео приемник-масштабатор 4K HDMI-сигнала VE816R при работе с матричными коммутаторами HDMI HDBaseT-Lite или модульными матричными коммутаторами, оснащенными платами вывода HDBaseT компании ATEN, поддерживает возможность построения видеостен, а также функцию Seamless Switch
Описание ATEN VE816R
- Расширяет расстояние расстояние передачи HDMI, RS-232 и ИК-сигнала до 100 метров с помощью одного кабеля Cat 5e/6/6a или кабеля ATEN 2L-2910 Cat 6
- Совместимость с HDCP 2.2
- Превосходное качество изображения:
- • с разрешением 4K до 100 м
- • с разрешением 1080p до 150 м
- Поддержка режима HDBaseT Long Reach – активируемый командами по интерфейсу RS-232 режим Long Reach расширяет до 150 метров расстояние передачи сигналов уровня 1080p с помощью одного кабеля Cat 5e/6
- Встроенный масштабатор (Scaler) - масштабирует изображение в различных разрешениях для оптимального отображения и во избежание появления черного экрана*
- Поддержка функции построения видеостен – содержит профили видеостены, которые с помощью интуитивно понятного веб-интерфейса, позволяют создавать настраиваемые пользователем макеты экрана **
- Поддержка технологии Seamless Switch™ – возможность переключения с близкой к нулю задержкой, позволяющей обеспечить непрерывность видеопотока, переключение в режиме реального времени и стабильную передачу сигналов **
- Поддержка HDBaseT Anti-jamming - устраняет помехи сигнала во время передачи высококачественного видео при использовании технологии HDBaseT
- Двунаправленный канал RS-232 - позволяет осуществлять управление с помощью последовательно подключаемых устройств, таких как терминалы, сенсорные экраны и сканеры штрих-кода
- Двунаправленный ИК-канал - ИК-передача за один раз обрабатывается в одну сторону***
- Поддержка технологии Cable Quality Tester (тестирования качества кабеля) – определяя уровня сигнала от матричных коммутаторов с поддержкой HDBaseT к VE816R, позволяет проверить качество и категорию кабеля.
- Поддержка технологии FrameSync, предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала
- Возможность удаленного обновления микропрограммы
- Встроенная защита от электростатического разряда 8 кВ / 15 кВ
- Работа в режиме Plug and play
- Возможность монтажа в стойку
Примечание:
1. При включенной функции Seamless Switch™ или построения видеостены, воспроизводимое видео может не отображаться в пределах диапазона. В этом случае настройте параметры отображения на вашем устройстве
2. Функции Seamless Switch™ и построения видеостены доступны при использовании VE816R совместно с матричными коммутаторами с поддержкой HDBaseT компании ATEN. Для получения дополнительной информации посмотрите, расположенный ниже список совместимых продуктов
3. Поддерживает полный диапазон частот ИК-сигналов от 30 КГц до 56 КГц.
Технические Характеристики VE816R-AT-G
| Видеовыход |
| Интерфейсы | 1 x гнездо HDMI тип А (черного цвета) |
| Импеданс | 100 Ώ |
| Макс. расстояние | до 10 м |
| Видео |
| Макс. скорость передачи данных | 10.2 Гбит/с (3.4 Гбит/с на каждую полосу) |
| Макс. частота пикселизации | 340 MГц |
| Соответствие | HDMI (3D, 4K, Deep Color)
Совместимость с HDCP
Совместимость с HDBaseT |
| Макс. разрешение/ Расстояние | до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a/ATEN 2L-2910 Cat6), 1080p при 100 м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0),
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
| Разъемы |
| От устройства к устройству | 1 x гнездо RJ-45 |
| Питание | 1 x разъем для подключения питания постоянного тока (серебристого цвета) |
| Управление |
| ИК канал | 1 x миниатюрное гнездо стерео (черного цвета), |
| Канал RS-232 | 1 x разъем с невыпадающими винтами 3-полюсный (зеленого цвета) |
| Переключатели |
| Обновление микропрограммы | 1 x ползунковый переключатель |
| Энергопотребление | 5В постоянного тока, 9.09 Вт, 28BTU |
| Температура и влажность |
| Рабочая температура | 0 - 40°C |
| Температура хранения | -20 - 60°C |
| Влажность | 0 - 80% относительная влажность без образования конденсата |
| Физические свойства |
| Корпус | Металлический |
| Масса | 0.67 кг. |
| Размеры (Д х Ш х В) с кронштейнами | 16.80 x 14.69 x 3.00 см
(6.61 x 5.78 x 1.18 дюйма) |
| Размеры (Д х Ш х В) без кронштейнов | 16.60 x 12.49 x 2.90 см
(6.54 x 4.92 x 1.14 дюйма) |
Комплектация 1x приемник-масштабатор 4K HDMI-сигнала VE816R
1x ИК-передатчик
1x ИК-приемник
1x клеммный разъем RS-232
1x адаптер питания
1x руководство пользователя
| Входной интерфейс | HDBaseT |
| Выходной интерфейс | HDMI |
| Количество входов | 1 |
| Количество выходов | 1 |
| Макс. скорость передачи данных | 10.2 Гбит / с |
| Макс. расстояние | 100 метров |
| Макс. разрешение | 4096 x 2160 |
| Управление | RS-232, ИК |
| Звук | HDMI |
| Макс. частота пикселизации | 340 МГц |
| Модель | VE816R |
| HDBaseT | Да |
| Режим Long Reach | Да |
| HDCP | HDCP 2.2 |
| Видеостена | Да |
| Бесподрывный коммутатор | Да |
| Синхронизация кадров | Да |
| Масштабатор | Да |
| От устройства до устройства | Один кабель Cat 6,Один кабель Cat 5e,Одиночный Cat 6a,ATEN 2L-2910 Cat 6 |
| Удаление помех | Да |
| Проверка качества кабеля | Да |
| Используемый кабель | Cat 5e, Cat 6, Cat 6a |
| Тип устройства | Приемник (R) |
| Дополнительные функции | HDBaseT, Активный удлинитель, Бесподрывное переключение, Видеостена |
| Вес в упаковке, кг. | 1.004 |
| Длина упаковки, мм. | 283 |
| Ширина упаковки, мм. | 62 |
| Высота упаковки, мм. | 173 |
