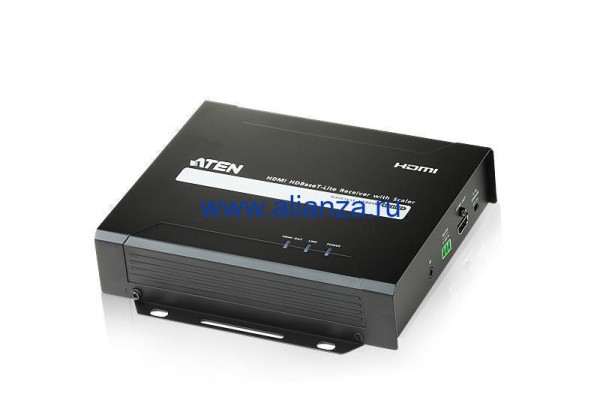

Приемник-масштабатор ATEN VE805R / VE805R-AT-G

ATEN VE805R – HDMI Приемник, масштабатор, с HDBaseT-Lite, до 70м, Receiver

VE805R-AT-G – Приемник ATEN VE805R позволяет осуществлять передачу сигнала на расстояние до 60 метров между источником и устройством отображения. Для передачи сигнала от передатчика к приемнику используется кабель витая пара Cat 5e/6a и применяется технология HDBaseT-Lite.
Приемник масштабатор VE805R благодаря встроенной функции масштабирования (scaler) поддерживает масштабирование отображения различных видеоразрешений.
В сочетании с платой вывода ATEN VM8514, устройство поддерживает функцию построения видеостен, а также технологию Seamless Switch™. Кроме того, VE805R оснащен возможностью сквозной передачи RS-232 и ИК сигналов, что позволяет по RS-232 и ИК каналам контролировать и управлять, с удаленного или локального устройства, источником или устройством отображения.

Характеристики ATEN VE805R:

• Подключение с использованием HDBaseT – увеличивает расстояние между HDMI-устройствами расположенными на больших расстояниях с помощью одного кабеля Cat 5e/6/6a
• Поддержка функции HDBaseT Anti-jamming – предотвращает интерференцию сигнала во время передачи высококачественного видео при использовании технологии HDBaseT
• Двунаправленный RS-232 интерфейс - позволяет подключать терминалы или устройства с последовательным интерфейсом, такие как сенсорные экраны и сканеры штрих-кодов
• Функция масштабирования – гибкая интеграция видеостены с различными форматами выводимого изображения
• Поддержка технологии Seamless Switch™ – близкая к нулю задержка при переключении и непрерывность видеопотока, переключение в режиме реального времени и стабильная передача сигнала*
• Функции создания видеостены – настраиваемые профили пользовательских макетов видеостен с помощью графического интерфейса с доступом по сети*
• Поддерживает двунаправленный ИК-порт – передача ИК-сигнала обрабатывает одно направление в единицу времени**
• Возможность монтажа в стойку

Примечание:
* Технология Seamless Switch™ и функция создания видеостены возможны при использовании VE805R в сочетании с платой вывода ATEN VM8514
** Поддерживается полная частота ИК-сигналов от 30кГц до 60 кГц, кабель ИК-приемника, входящего в комплект поставки, поддерживает только 30кГц до 56 кГц.

Спецификация ATEN VE805R-AT-G

Видеовход
Интерфейсы	Гнездо RJ-45 (серебристого цвета) - 1 шт.
Импеданс	100 Ώ
Видеовыход
Интерфейсы	Гнездо HDMI тип А (черного цвета) - 1 шт.
Импеданс	100 Ώ
Видео
Макс. скорость передачи данных	6,75 Гбит/с (2,25 Гбит/с на каждую полосу)
Макс. частота пикселизации	225 MГц
Соответствие	HDMI (3D, насыщенный цвет) Совместимость с HDCP 1.4 Совместимость с HDBaseT
Макс. разрешение/ Расстояние	До 1080p при 60 м (Cat 5e/6), 70 м (Cat 6a)
Управление
RS-232	Разъем с невыпадающими винтами 3-полюсный - 1 шт.
ИК	Миниатюрное гнездо стерео (черного цвета) - 1 шт.
Переключатели
Обновление микропрограммы	Ползунковый переключатель - 1 шт.
Питание
Разъемы	Разъем для подключения питания постоянного тока (серебристого цвета) - 1 шт.
Потребление	5 В постоянного тока, 9,5 Вт
Температура и влажность
Рабочая температура	0 - 50°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% относительная влажность без образования конденсата
Физические свойства
Корпус	Металлический
Масса	0.83 кг.
Размеры (Д х Ш х В)	18.18 x 16.92 x 4.20 см.

Комплектация
1x приемник (Receiver) HDMI-сигнала по HDBaseT-Lite с поддержкой мастштабирования VE805R
1x адаптер питания
1x ИК-передатчик
1x ИК-приемник
1x клеммный разъем
1x руководство пользователя

Входной интерфейс	HDBaseT
Выходной интерфейс	HDMI
Количество входов	1
Количество выходов	1
Макс. скорость передачи данных	6.75 Гбит / с
Макс. расстояние	70 метров
Макс. разрешение	1920 x 1080
Управление	RS-232, ИК
Звук	HDMI
Макс. частота пикселизации	225 МГц
Модель	VE805R
HDBaseT	Да
HDCP	HDCP 1.4
Видеостена	Да
Бесподрывный коммутатор	Да
Масштабатор	Да
От устройства до устройства	Один кабель Cat 6,Один кабель Cat 5e
Используемый кабель	Cat 5e, Cat 6, Cat 6a
Тип устройства	Приемник (R)
Дополнительные функции	HDBaseT, Активный удлинитель, Бесподрывное переключение, Видеостена
Вес в упаковке, кг.	1.24
Длина упаковки, мм.	325
Ширина упаковки, мм.	98
Высота упаковки, мм.	210
