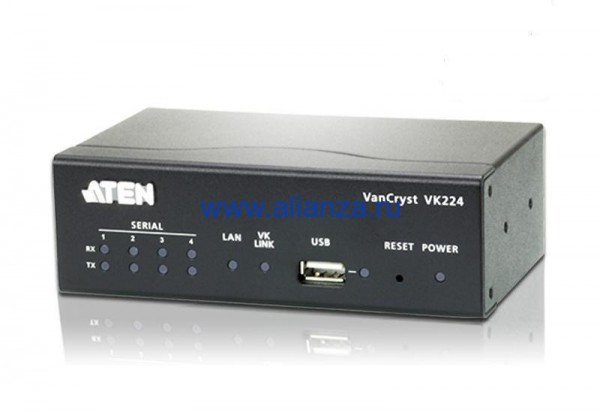

Блок расширения ATEN VK224 / VK224-AT

ATEN VK224 – 4 портовый блок расширения портов RS-232/422/485, для ATEN Control System

VK224 – Блок Расширения ATEN VK224 предназначен для гибкого дополнения системы управления оборудованием ATEN Control System четырьмя двунаправленными последовательными портами RS-232/422/485. Это позволяет пользователям управлять дополнительными устройствами с последовательным интерфейсом в средах, требующих большего количества таких устройств. Обладая возможностью Ethernet-подключения, блок расширения VK224 может быть легко соединен с блоком управления VK2100 из любого места существующей локальной сети.

Характеристики ATEN VK224:

• Обеспечивает 4 двунаправленных последовательных порта RS-232/422/485 для расширения возможностей системы управления оборудованием от компании ATEN
• К одному блоку управления VK2100 могут быть добавлены до 8 блоков расширения
• Гибкое развертывание: подключение к блоку управления VK2100 осуществляется с помощью Ethernet-соединения
• Идентификационные переключатели образуют пару из VK224 и блока контроллера VK2100 для мгновенных настроек параметров сети
• Возможность раздельного питания: с помощью источника постоянного напряжения (DC) или питание через Ethernet-подключение (PoE)
• Возможность обновление микропрограммы по USB или через веб-интерфейс

Спецификация ATEN VK224

Интерфейсы
Последовательный	• Программируемый двунаправленный порт RS-232/422/485 - 4 шт. (4 штекерных соединителя DB9, настраиваемых с помощью назначения контактов), – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600), – Бит данных: 8 (по умолчанию) или 7, – Стоповый бит: 1 (по умолчанию) или 2, – Четность: Нет (по умолчанию), Четный или Нечетный, – Контроль потока: Нет (по умолчанию) RTS/CTS RS-232 RS-422 RS-485 Вывод 2: RX Вывод 1: RX- Вывод 3: D+ Вывод 3: TX Вывод 2: RX+ Вывод 4: D- Вывод 5: GND Вывод 3: TX+ Вывод 7: RTS Вывод 4: TX- Вывод 8: CTS Вывод 5: GND
Ethernet	• 1 x RJ-45 (гнездо), 10/100Base-T • Поддержка протоколов: Iсм.

Комплектация
1x 4-ех портовый блок расширения последовательных портов VK224
1x адаптер питания
1x комплект для монтажа в стойку
1x руководство пользователя

Модель	VK224
Дополнительные функции	PoE
Последовательный	4
Макс. количество подключений, для каждого блока управления	8
Два источника питания	Да
POE	Да
Вес в упаковке, кг.	0.71
Длина упаковки, мм.	239
Ширина упаковки, мм.	59
Высота упаковки, мм.	160
